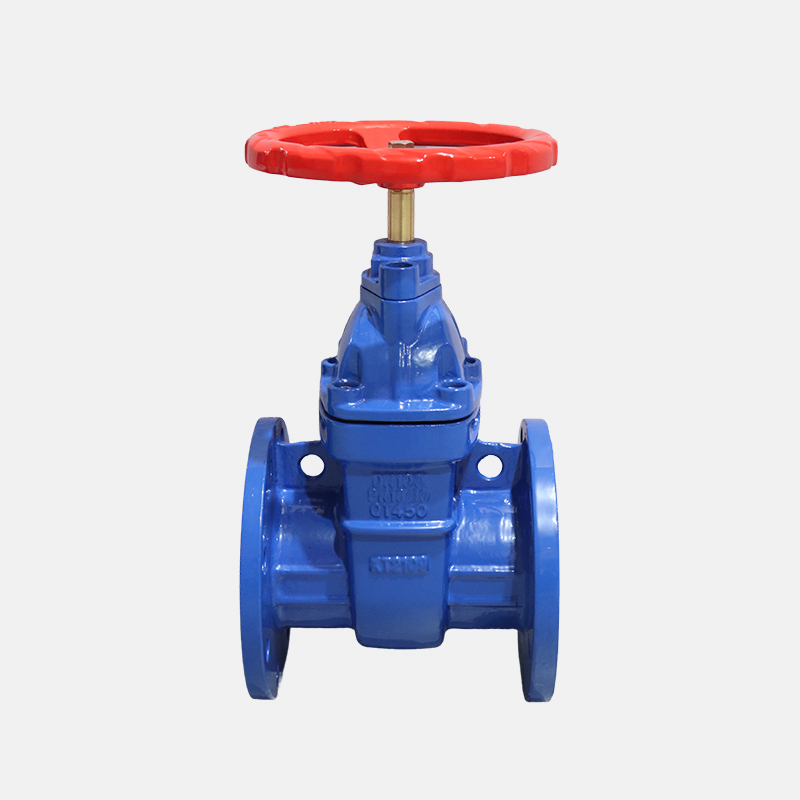

Z45T铜芯防护暗杆闸阀采用球墨铸造而成，具有结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小的特点。密封面采用不锈钢和硬质合金，使用寿命长；密封可靠、操作轻便灵活。闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。该产品被广泛应用于石油、化工、冶金、水处理、火力发电厂等油品、水蒸汽管路上，作接通或截断管路中介质的启闭装置。

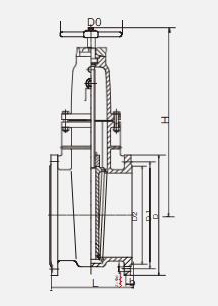

主要外形连接尺寸单位：mm
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
L |
JB |
140 |
180 |
195 |
210 |
230 |
255 |
280 |
330 |
380 |
420 |
450 |
480 |
510 |
540 |
600 |
660 |
720 |
|
GB |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
|
|
H |
248 |
289 |
334 |
377 |
433 |
527 |
596 |
772 |
904 |
1045 |
1177 |
1345 |
1497 |
1666 |
2120 |
2389 |
2230 |
|
|
D0 |
120 |
180 |
180 |
200 |
200 |
240 |
240 |
320 |
320 |
400 |
400 |
500 |
500 |
720 |
720 |
720 |
720 |
|
注：1、本表中法兰尺寸按GB/T 17241.6-2008标准，结构长度按GB/T 12221-2005标准。
2、本产品执行GB/T12232《通用阀门法兰连接铁制闸阀》。
-
