D71X中线对夹式软密封蝶阀通常用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。其主要特点为：
1、设计新颖、合理，结构紧凑，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠，能够达到双向密封零泄漏。
5、密封材料具有耐老化、耐腐蚀、使用寿命长等特点。

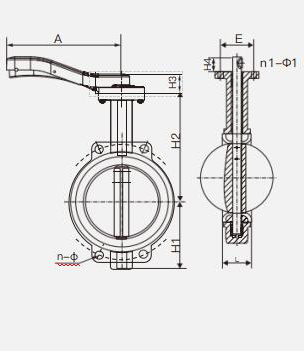

主要外形连接尺寸单位：mm
|
DN(mm) |
NPS(in) |
L |
H1 |
H2 |
H3 |
H4 |
n-φ |
A |
E |
n 1-φ1 |
|
50 |
2 |
43 |
80 |
161 |
95 |
32 |
4-23 |
215 |
57.15 |
4-6.7 |
|
65 |
2.5 |
46 |
89 |
175 |
95 |
32 |
4-26.5 |
215 |
57.15 |
4-6.7 |
|
80 |
3 |
46 |
95 |
181 |
95 |
32 |
8-18 |
215 |
57.15 |
4-6.7 |
|
100 |
4 |
52 |
114 |
200 |
95 |
32 |
4-24.5 |
215 |
69.85 |
4-10.3 |
|
125 |
5 |
56 |
127 |
213 |
95 |
32 |
4-23 |
215 |
69.85 |
4-10.3 |
|
150 |
6 |
56 |
139 |
226 |
95 |
32 |
4-25 |
215 |
69.85 |
4-10.3 |
-
