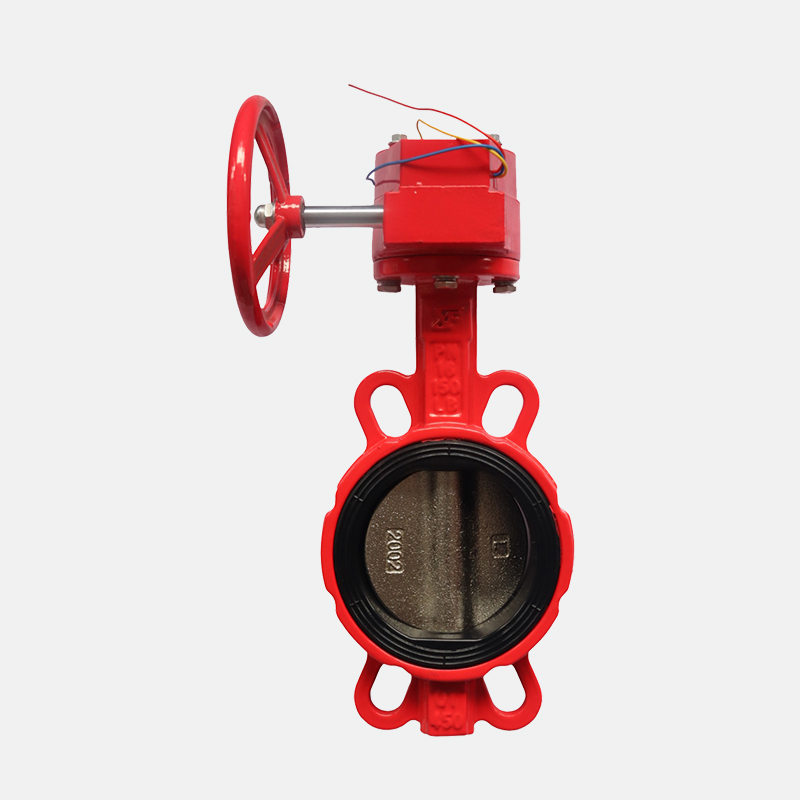

XD371X对夹信号蜗轮蝶阀

产品概述

主要技术规范

设计标准：GB/T12238-2008、BSEN 593

连接标准：GB/T 9113、BSEN1092 、PN10/PN16、AS 2129 TABLEE、JISB221210K、

BS10 TABLE D/E

顶法兰标准：ISO5211

阀杆：花键连接、平行四方、对角四方、扁方

工作压力：PN10/16

适用温度：0℃ - 80℃

表面处理：环氧树脂粉末喷涂，符合NSI/AWWAC550标准

技术参数

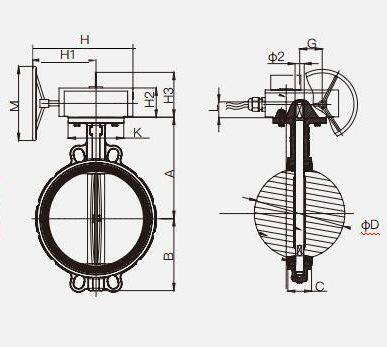

主要外形连接尺寸单位：mm

公称通径		尺寸 (mm)
Inch	mm	A	B	M	H	H1	H2	H3	K	G	φD	C	φ2	L	ISO 5211
2"	50	140.5	64.5	150	208	151	65	108	90	59	53.9	43	14	32	F07
2.5"	65	153	72	150	208	151	65	108	90	59	65.2	46	14	32	F07
3"	80	157.5	86	150	208	151	65	108	90	59	79.7	46	14	32	F07
4"	100	176	100	150	208	151	65	108	90	59	105	52	16	32	F07
5"	125	191	112	150	208	151	65	108	90	59	130	56	16	32	F07
6"	150	202.5	128	150	208	151	65	108	90	59	156	56	20	32	F07
8"	200	243.5	162	200	298	223	77	121	125	75	207	60	26	45	F10
10"	250	273	194	200	298	223	77	121	125	75	253.3	68	26	45	F10
12"	300	311	223	250	298	223	77	121	125	75	301.9	78	28	45	F10

注：中线对夹式蝶阀不能用于管路末端使用。
