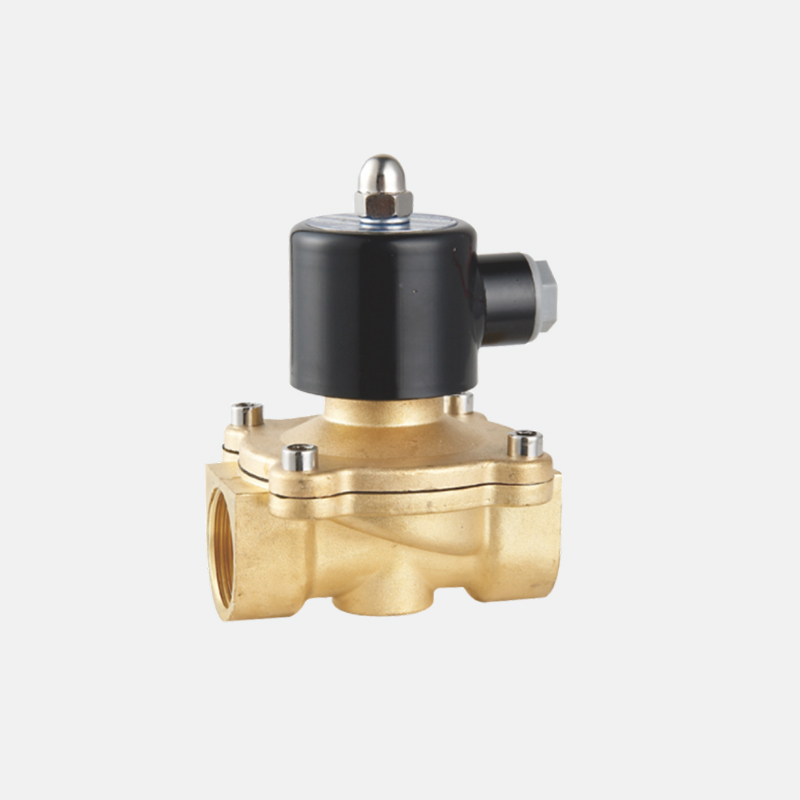

ZCW黄铜电磁阀适用于空气、水、油等介质，进行液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换。电磁直动式开阀结构，零压差开阀。膜片式密封，动作灵敏，开闭可靠。
主要外形连接尺寸单位：mm
|
型号 规格 |
通径 （mm） |
工作压力（bar） |
Kv值 (m3/h) |
螺纹型尺寸（mm） |
法兰型尺寸（mm） |
|||||
|
G |
L |
H |
L |
H |
法兰孔距 |
安装螺丝 |
||||
|
ZCL15 |
15 |
B8级：0-8 BG0级： -1~0 （真空、负压） B16级：0~16 （特制） |
2.8 |
1/2" |
90 |
160 |
101 |
185 |
Φ65 |
4-Φ13.5 |
|
ZCL20 |
20 |
5.0 |
3/4" |
100 |
195 |
105 |
210 |
Φ75 |
4-Φ13.5 |
|
|
ZCL25 |
25 |
10 |
1" |
100 |
195 |
105 |
220 |
Φ85 |
4-Φ13.5 |
|
|
ZCL32 |
32 |
19 |
1-1/4" |
112 |
205 |
122 |
240 |
Φ100 |
4-Φ18 |
|
|
ZCL40 |
40 |
26 |
1-1/2" |
126 |
225 |
145 |
248 |
Φ110 |
4-Φ18 |
|
|
ZCL50 |
50 |
42 |
2" |
127 |
225 |
150 |
255 |
Φ125 |
4-Φ18 |
|
-
