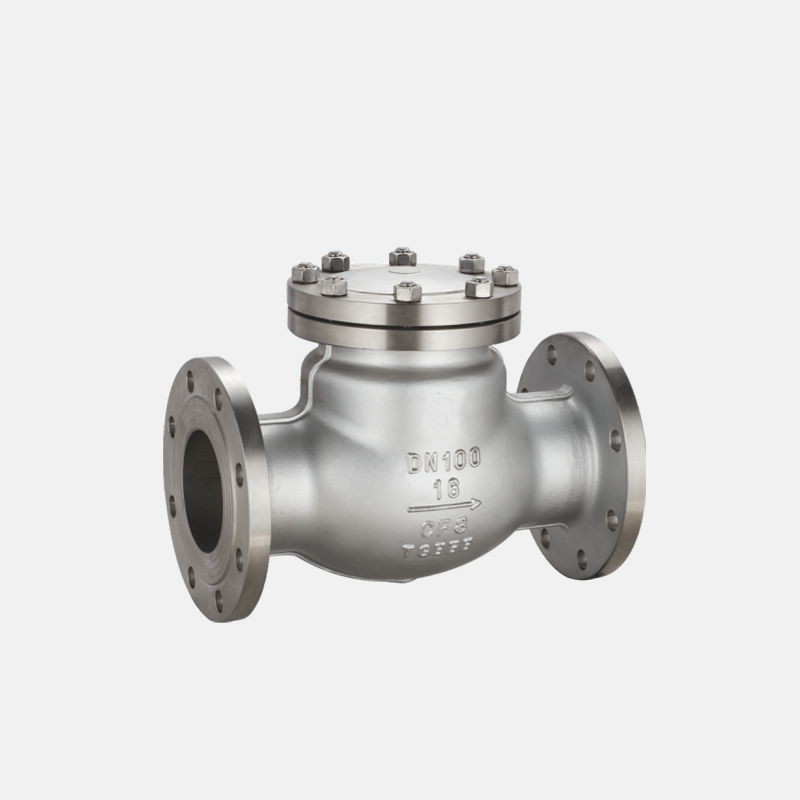

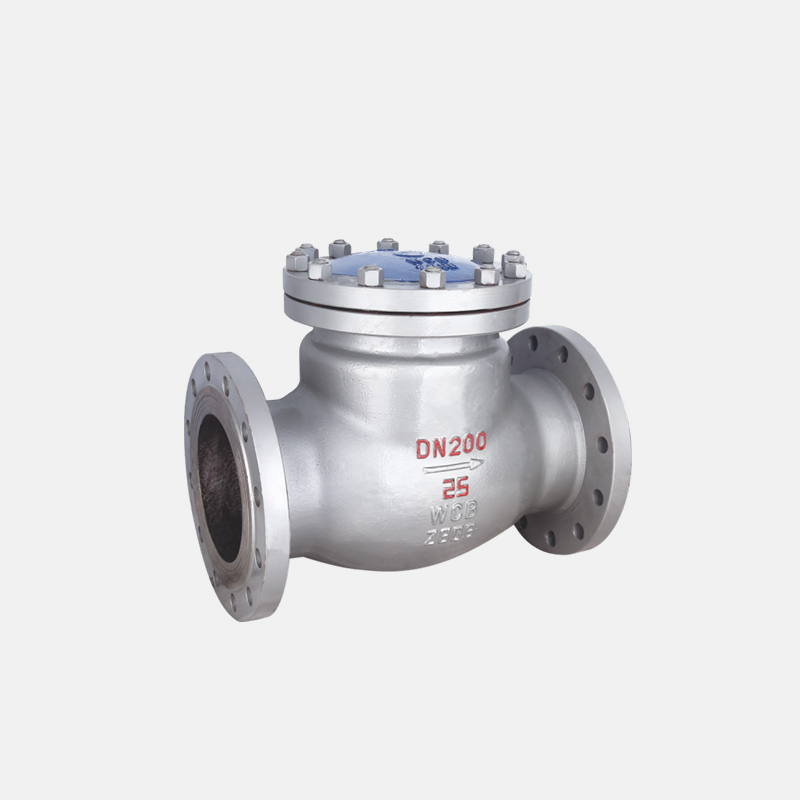

- 国标旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。广泛应用于化工、冶金、制药等多个领域。

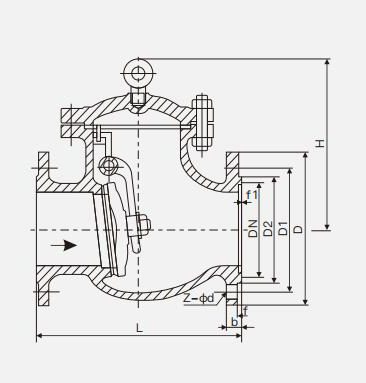

主要外形连接尺寸单位：mm
|
公称压力 PN |
DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
WT (kg) |
|
PN1 .6 MPa |
50 |
230 |
165 |
125 |
102 |
18 |
3 |
4-φ18 |
135 |
21 |
|
65 |
290 |
185 |
145 |
122 |
18 |
3 |
8-φ18 |
142 |
28 |
|
|
80 |
310 |
200 |
160 |
138 |
20 |
3 |
8-φ18 |
165 |
38 |
|
|
100 |
350 |
220 |
180 |
158 |
20 |
3 |
8-φ18 |
180 |
58 |
|
|
125 |
400 |
250 |
210 |
188 |
22 |
3 |
8-φ18 |
210 |
92 |
|
|
150 |
480 |
285 |
240 |
212 |
22 |
3 |
8-φ22 |
233 |
130 |
|
|
200 |
600 |
340 |
295 |
268 |
24 |
3 |
12-φ22 |
304 |
210 |
|
|
250 |
730 |
405 |
355 |
320 |
26 |
3 |
12-φ26 |
348 |
294 |
|
|
300 |
850 |
460 |
410 |
378 |
28 |
4 |
12-φ26 |
390 |
367 |
|
|
350 |
980 |
520 |
470 |
438 |
30 |
4 |
16-φ26 |
430 |
410 |
|
|
400 |
1100 |
580 |
525 |
490 |
32 |
4 |
16-φ30 |
468 |
461 |
|
|
450 |
1200 |
640 |
585 |
550 |
40 |
4 |
20-φ30 |
523 |
570 |
|
|
500 |
1250 |
715 |
650 |
610 |
44 |
4 |
20-φ33 |
525 |
850 |
|
|
PN2 .5 MPa |
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-φ18 |
160 |
22 |
|
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-φ18 |
175 |
29 |
|
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-φ18 |
185 |
38 |
|
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
8-φ22 |
220 |
61 |
|
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
8-φ26 |
248 |
96 |
|
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
8-φ26 |
276 |
132 |
|
|
200 |
600 |
360 |
310 |
278 |
30 |
3 |
12-φ26 |
350 |
213 |
|
|
250 |
730 |
425 |
370 |
335 |
32 |
3 |
12-φ30 |
410 |
297 |
|
|
300 |
850 |
485 |
430 |
395 |
34 |
4 |
16-φ30 |
430 |
372 |
|
|
350 |
980 |
555 |
490 |
450 |
38 |
4 |
16-φ33 |
518 |
415 |
|
|
400 |
1100 |
620 |
550 |
505 |
40 |
4 |
16-φ36 |
560 |
480 |
注：本表中法兰尺寸按GB/T 9113、EN1092标准，结构长度按GB/T 12221标准。
-
