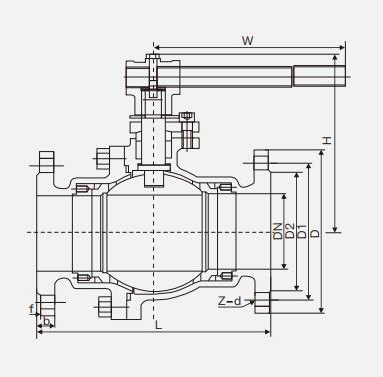

主要外形连接尺寸单位：mm
|
公称压力 |
公称通径 DN(mm) |
L |
W |
H |
D |
D1 |
D2 |
b |
f |
Z-d |
|
|
系列1 |
系列2 |
||||||||||
|
PN1 .6 MPa |
32 |
140 |
165 |
160 |
85 |
140 |
100 |
78 |
18 |
2 |
4-φ18 |
|
40 |
165 |
165 |
230 |
95 |
150 |
110 |
88 |
18 |
3 |
4-φ18 |
|
|
50 |
178 |
203 |
230 |
107 |
165 |
125 |
102 |
18 |
3 |
4-φ18 |
|
|
65 |
190 |
222 |
400 |
142 |
185 |
145 |
122 |
18 |
3 |
8-φ18 |
|
|
80 |
203 |
241 |
400 |
152 |
200 |
160 |
138 |
20 |
3 |
8-φ18 |
|
|
100 |
229 |
305 |
700 |
178 |
220 |
180 |
158 |
20 |
3 |
8-φ18 |
|
|
125 |
245 |
356 |
1100 |
252 |
250 |
210 |
188 |
22 |
3 |
8-φ18 |
|
|
150 |
267 |
394 |
1100 |
272 |
285 |
240 |
212 |
22 |
3 |
8-φ22 |
|
|
200 |
292 |
457 |
1500 |
342 |
340 |
295 |
268 |
24 |
3 |
12-φ22 |
|
|
250 |
330 |
533 |
- |
495 |
405 |
355 |
320 |
26 |
3 |
12-φ26 |
|
|
300 |
356 |
610 |
- |
580 |
460 |
410 |
378 |
28 |
4 |
12-φ26 |
|
|
PN2 .5 MPa |
32 |
178 |
180 |
160 |
85 |
140 |
100 |
78 |
18 |
2 |
4-φ18 |
|
40 |
190 |
200 |
230 |
95 |
150 |
110 |
88 |
18 |
3 |
4-φ18 |
|
|
50 |
216 |
230 |
230 |
107 |
165 |
125 |
102 |
20 |
3 |
4-φ18 |
|
|
65 |
241 |
290 |
400 |
142 |
185 |
145 |
122 |
22 |
3 |
8-φ18 |
|
|
80 |
283 |
310 |
400 |
152 |
200 |
160 |
138 |
24 |
3 |
8-φ18 |
|
|
100 |
305 |
350 |
700 |
178 |
235 |
190 |
162 |
24 |
3 |
8-φ22 |
|
|
125 |
381 |
400 |
1100 |
252 |
270 |
220 |
188 |
26 |
3 |
8-φ26 |
|
|
150 |
403 |
480 |
1100 |
272 |
300 |
250 |
218 |
28 |
3 |
8-φ26 |
|
|
200 |
419 |
600 |
1500 |
342 |
360 |
310 |
278 |
30 |
3 |
12-φ26 |
|
|
250 |
457 |
730 |
- |
495 |
425 |
370 |
335 |
32 |
3 |
12-φ30 |
|
|
300 |
502 |
850 |
- |
580 |
485 |
430 |
395 |
34 |
4 |
16-φ30 |
|
注：本表中法兰尺寸按GB/T 9113标准，结构长度按GB/T 12221标准。
-
