对夹式多层次硬密封蝶阀

产品概述

产品特点

1、本阀采用三偏心密封结构，阀座与蝶板磨损小。具有金属硬密封和弹性密封的双重优点无论在低温和高温的情况下，具有良好的密封性，以及耐腐蚀等特点。

2、密封面采用堆焊钴基硬质合金，密封面耐磨损，强度高，过流面积大，流阻小。具有双向密封功能，安装时不受介质流向的限制，不受空间位置的影响。

技术参数

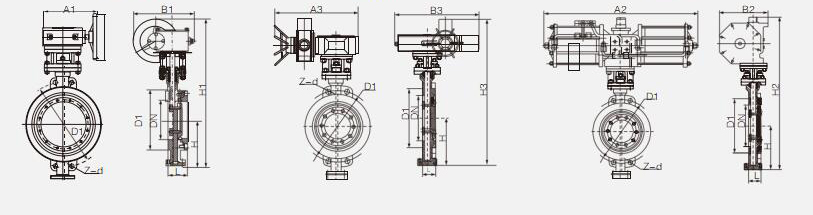

主要外形连接尺⼨PN0.6/1.0 MPa 单位：mm

DN		L		H	D373H			D673H			D973H			PN0 .6MPa		PN1 .0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-Φd	D1	Z-Φd
40	11/2	33	33	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	21/2	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	8-18
80	3	46	64	125	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
100	4	52	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	5	56	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	6	56	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22
200	8	60	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22
250	10	68	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22
300	12	78	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22
350	14	78	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1560	36-36	1590	36-42
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1760	40-36	1820	40-48
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	1970	44-39	2020	44-48
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2180	48-42	2230	48-48
