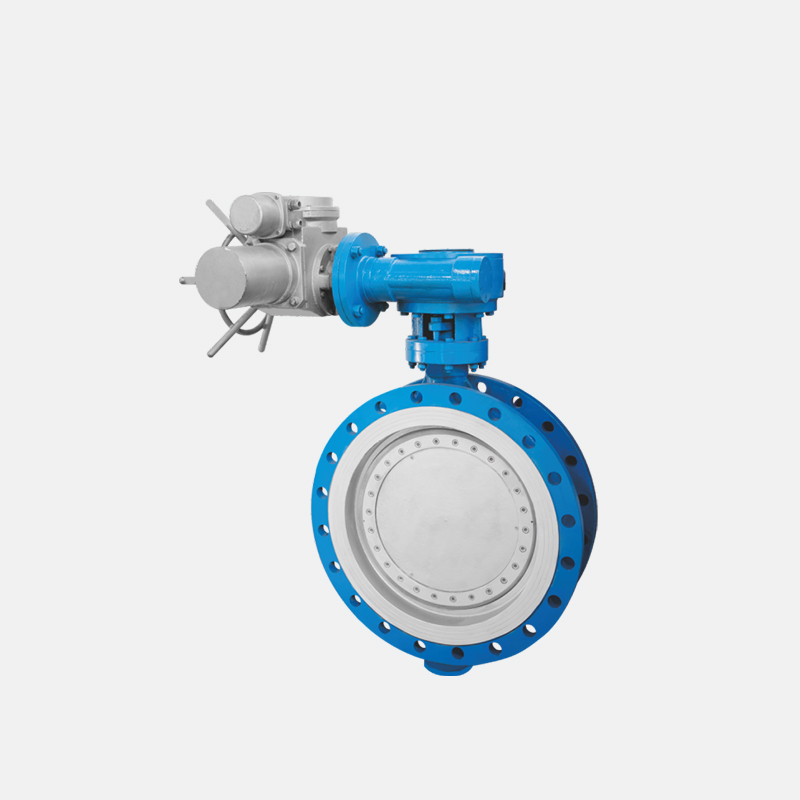

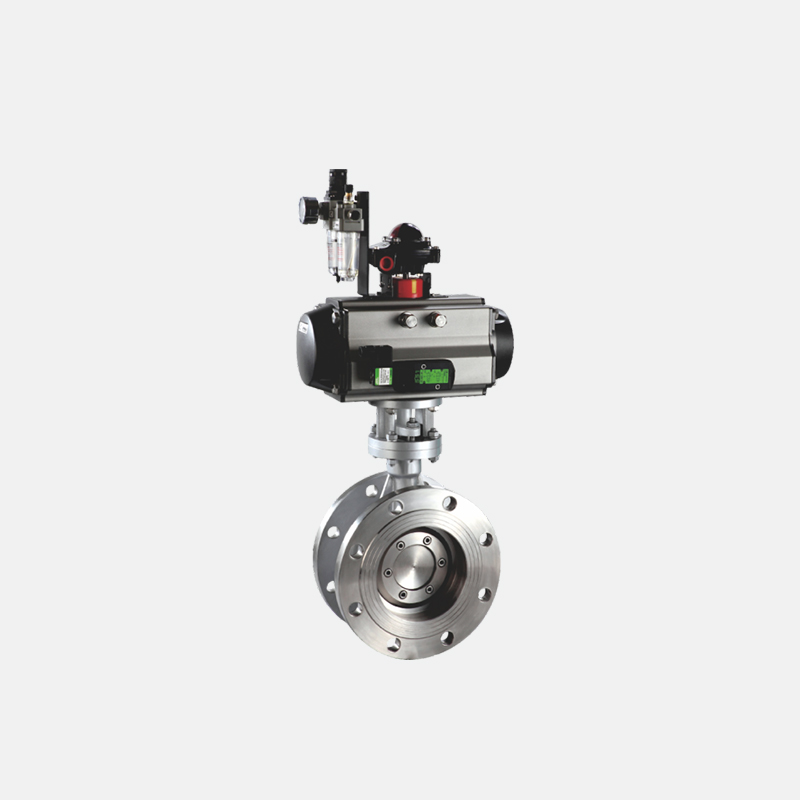

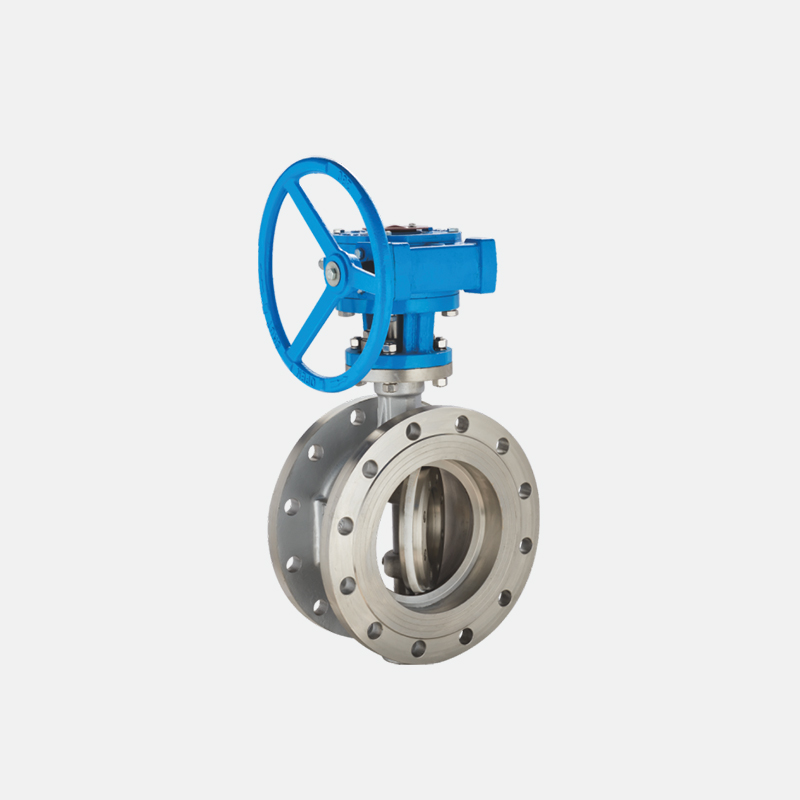

法兰式多层次硬密封蝶阀

产品概述

其主要结构特点有:

1、蝶板与密封面启闭无摩擦，强制密封；

2、可以任意位置安装；

3、零泄漏结构设计；

4、可选择金属与非金属，金属与金属密封方式；

5、有单向阀门和双向阀门供客户选择；

6、可选择动负载式填料;

7、可选择低泄露填料满足ISO15848要求;

8、阀杆可加长设计;

9、可以按客户要求设计低温阀门或超低温阀门。

技术参数

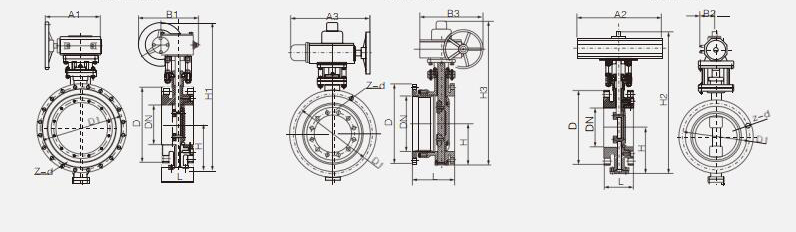

主要外形连接尺⼨PN0.25/0.6/1.0 MPa 单位：mm

DN		L		H	D343H			D643H			D943H			PN0.25MPa			PN0.6MPa			PN1.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-Φd	D	D1	Z-Φd	D	D1	Z-Φd
40	11/2	106	140	107	330	180	200	605	245	72	530	250	255	130	100	4-14	130	100	4-14	150	110	4-18
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	140	110	4-14	165	125	4-18
65	21/2	112	170	115	370	180	200	645	245	72	530	250	255	160	130	4-14	160	130	4-14	185	145	8-18
80	3	114	180	120	380	180	200	675	355	92	565	250	255	190	150	4-18	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	715	355	92	600	250	255	210	170	4-18	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	800	355	92	640	250	255	240	200	8-18	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	850	250	170	705	300	315	265	225	8-18	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	925	250	170	775	300	315	320	280	8-18	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	1035	450	220	945	300	315	375	335	12-18	375	335	12-18	395	350	12-22
300	12	178	270	250	895	450	560	1070	450	220	1070	300	315	440	395	12-22	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	1190	450	280	1140	300	315	490	445	12-22	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	1250	650	280	1210	300	315	540	495	16-22	540	495	16-22	565	515	16-26
450	18	222	330	350	1255	535	580	1295	650	280	1335	575	714	595	550	16-22	595	550	16-22	615	565	20-26
500	20	229	350	380	1305	535	580	1455	850	380	1415	575	714	645	600	20-22	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	1585	850	380	1605	656	810	755	705	20-26	755	705	20-26	780	725	20-30
700	28	292	430	480	1520	750	550	1700	1250	380	1844	656	810	860	810	24-26	860	810	24-26	895	840	24-30
800	32	318	470	530	1710	750	550	1865	1250	380	2040	656	810	975	920	24-30	975	920	24-30	1015	950	24-33
900	36	330	510	580	1810	750	550	2015	1500	580	2255	785	863	1075	1020	24-30	1075	1020	24-30	1115	1050	28-33
1000	40	410	550	650	1960	900	750	2226	1500	580	2380	785	863	1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	48	470	630	760	2250	1000	925	-	-	-	2640	785	863	1375	1320	32-30	1405	1340	32-33	1455	1380	32-39
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-	1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	64	600	790	1030	2780	1000	925	-	-	-	3156	-	-	1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	72	670	870	1230	3020	1100	980	-	-	-	3421	-	-	1990	1930	44-30	2045	1970	44-39	2115	2020	44-48
2000	80	760	950	1350	3270	1100	980	-	-	-	3685	-	-	2190	2130	48-30	2265	2180	48-42	2325	2230	48-48
